Spis treści
- Dlaczego łożyska zapiekają się w gniazdach i na wałach?
- Rodzaje ściągaczy do łożysk – dopasuj narzędzie do problemu
- Ściągacze dwuramienne i trójramienne – z chwytem zewnętrznym i wewnętrznym
- Ściągacze hydrauliczne – duża siła nacisku w trudnych warunkach warsztatowych
- Separatory do łożysk – precyzyjny demontaż w wąskich szczelinach
- Bezpieczny demontaż zapieczonego łożyska bez uszkodzenia wału
- Typowe błędy podczas demontażu, czyli dlaczego uderzanie młotkiem to proszenie się o awarię?
Dlaczego łożyska zapiekają się w gniazdach i na wałach?
Najczęstszą przyczyną jest korozja wywołana wilgocią. Produkty utleniania wypełniają mikroszczeliny, zwiększają tarcie i tworzą połączenie znacznie trudniejsze do rozdzielenia niż sprawny, prawidłowo osadzony podzespół. Podobnie działają pył, opiłki i zaschnięty smar.
Problem pogłębiają wysoka temperatura, długa eksploatacja, niedostateczne smarowanie i niewłaściwe pasowanie. Zbyt duży wcisk podnosi nacisk, a mikroruchy sprzyjają korozji ciernej. Winny bywa też montaż wykonany skośnie, z naciskiem na niewłaściwy pierścień lub przy użyciu uderzeń. Powstałe zadziory i naprężenia zwiększają opór.
Rodzaje ściągaczy do łożysk – dopasuj narzędzie do problemu
Przed wyborem trzeba sprawdzić średnicę i głębokość osadzenia, miejsce na ramiona, rodzaj chwytu, konstrukcję zespołu, punkt podparcia wrzeciona oraz potrzebną siłę. Mechaniczny ściągacz do łożysk musi pracować w swoim zakresie. Ramiona nie mogą być ustawione pod kątem, a wrzeciono powinno pozostać współosiowe z częścią.

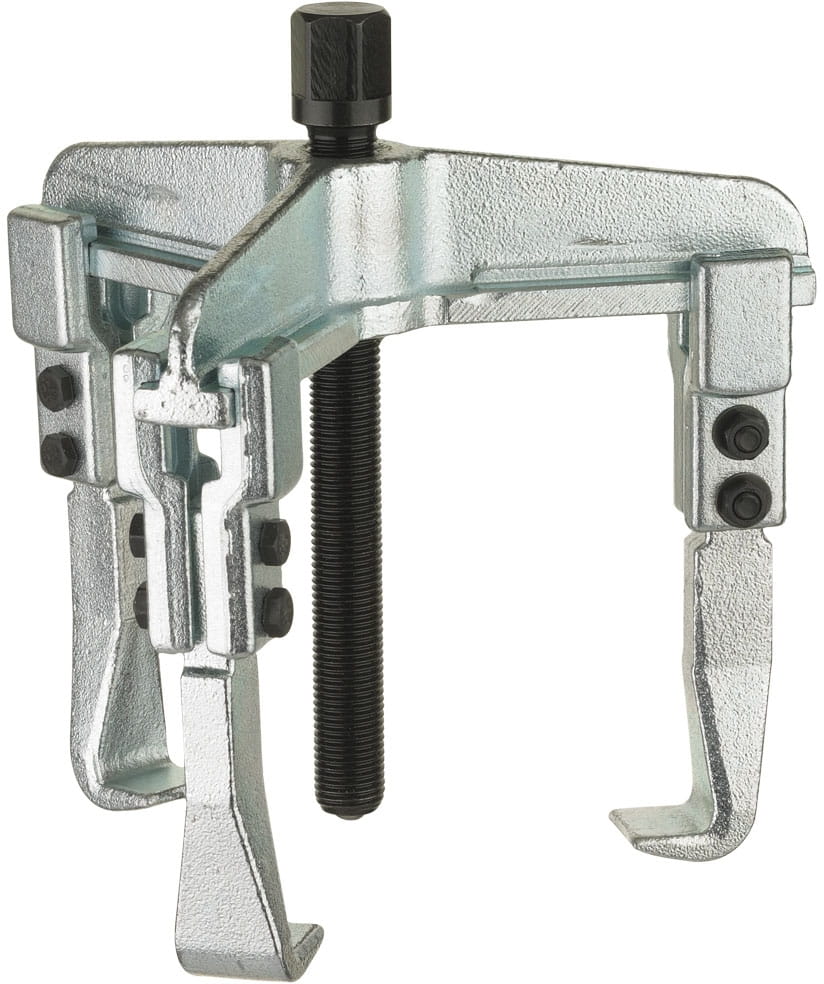

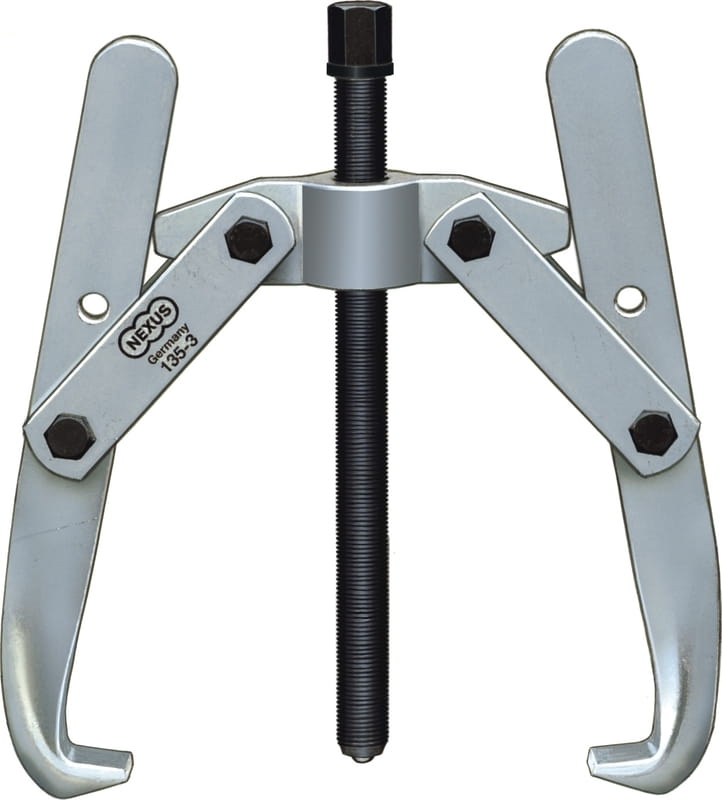

Ściągacze dwuramienne i trójramienne – z chwytem zewnętrznym i wewnętrznym
Dwa ramiona łatwiej wprowadzić tam, gdzie obudowa lub sąsiedni podzespół ograniczają dostęp, lecz wymagają symetrycznego ustawienia. Trzy ramiona zwykle stabilniej centrują narzędzie i równomierniej rozkładają obciążenie, o ile jest na nie miejsce.
Chwyt zewnętrzny służy głównie do zdejmowania łożyska z wału lub osi. Wewnętrzny stosuje się przy wyciąganiu części z otworu albo gniazda, gdy szczęki mogą zaprzeć się za pierścieniem. Ramiona regulowane ułatwiają dobranie rozstawu i głębokości, samonastawne stabilizują chwyt, a cienkie mieszczą się w małej szczelinie. Stopki muszą opierać się na wytrzymałej krawędzi, nie na koszyku, osłonie czy uszczelnieniu.
Ściągacze hydrauliczne – duża siła nacisku w trudnych warunkach warsztatowych
Ściągacz hydrauliczny sprawdza się przy dużych łożyskach i mocno zapieczonych połączeniach wymagających większej, równomiernie narastającej siły. Nie trzeba forsować śruby długą przedłużką, lecz nadal konieczne są prawidłowe centrowanie i pewny chwyt.
Naprężony układ gromadzi dużo energii, dlatego nie wolno przekraczać dopuszczalnego obciążenia ani stać w osi możliwego odrzutu. Gdy narzędzie się przechyla, część nie przesuwa mimo wzrostu nacisku lub komponent się odkształca, operację trzeba przerwać.

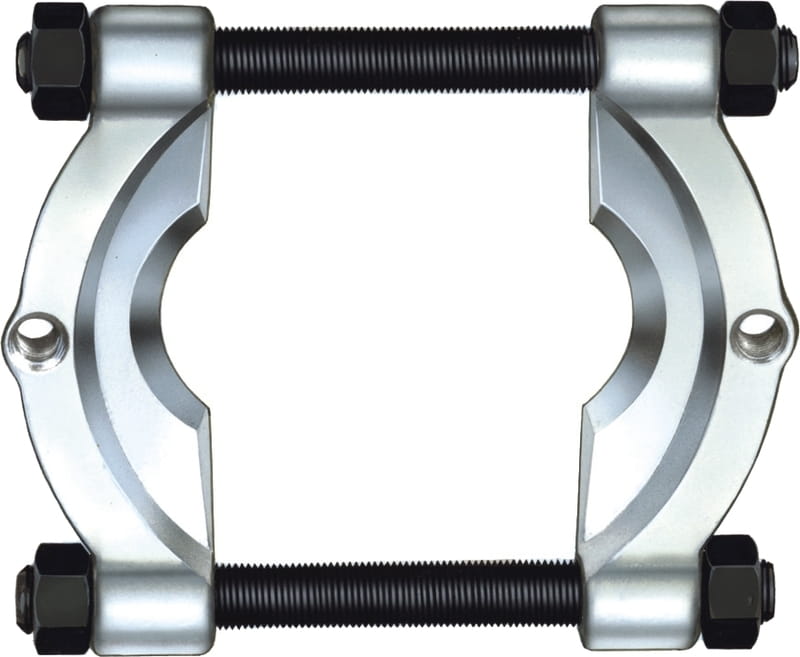

Separatory do łożysk – precyzyjny demontaż w wąskich szczelinach
Separator do łożysk, zwany podcinaczem, stosuje się, gdy za łożyskiem, kołem zębatym lub pierścieniem brakuje miejsca na standardowe haki. Jego połówki obejmują część blisko podstawy, a współpracujący ściągacz przenosi obciążenie wzdłuż osi.
Takie podparcie równomierniej rozkłada siłę i eliminuje podważanie śrubokrętem lub przecinakiem. Pomaga chronić wał i kołnierz, ale wymaga właściwego rozmiaru oraz symetrycznego osadzenia.
Bezpieczny demontaż zapieczonego łożyska bez uszkodzenia wału
Najpierw należy ocenić układ, ustalić kierunek demontażu oraz usunąć pierścienie osadcze, nakrętki, podkładki zabezpieczające i inne blokady. Powierzchnie trzeba oczyścić z rdzy i brudu, a następnie zastosować preparat penetrujący i pozostawić mu czas na działanie.
Po dobraniu ściągacza ramiona ustawia się symetrycznie na wytrzymałej części pierścienia lub separatorze. Wrzeciono trzeba wycentrować na osi wału, a w razie potrzeby osłonić punkt podparcia, aby chronić powierzchnię i gwint. Nacisk zwiększa się małymi krokami, sprawdzając ruch łożyska, położenie stopek i osiowość narzędzia.
Niezbędne są okulary i rękawice ochronne, a strefę możliwego odprysku lub odrzutu trzeba zabezpieczyć. Zsuwanie stopek, wyginanie ramion albo przekoszenie narzędzia oznaczają konieczność przerwania pracy. Jeśli konstrukcja zespołu na to pozwala, można kontrolowanie podgrzać oprawę, wykorzystując rozszerzalność cieplną. Jest to wykluczone przy zagrożeniu pożarem oraz ryzyku uszkodzenia uszczelnień, smaru i powłok lub zmiany właściwości materiału.
Typowe błędy podczas demontażu, czyli dlaczego uderzanie młotkiem to proszenie się o awarię?
Uderzenia w łożysko, wał lub korpus wywołują niekontrolowane obciążenia. Grożą zadziorowaniem powierzchni, uszkodzeniem gwintu, wygięciem osi, pęknięciem oprawy, rozpadem łożyska i odpryskami. Uszkodzonego lub przeciążonego łożyska nie należy ponownie montować.
Do częstych błędów należą też niesymetryczny chwyt, za mały ściągacz, podparcie o delikatny element, przeoczenie pierścienia osadczego, przypadkowe przedłużki i przekraczanie nośności. Kontrolowany demontaż zapieczonych elementów wymaga narzędzia dopasowanego do geometrii połączenia, dostępnej przestrzeni i potrzebnej siły.
Profesjonalne narzędzia warsztatowe do łożysk skracają naprawę i pomagają chronić kosztowne wały, gniazda oraz oprawy. Zapoznaj się z naszą ofertą i dobierz odpowiednie ściągacze oraz separatory do zadań wykonywanych w warsztacie.
